I. ภาพรวมผลิตภัณฑ์

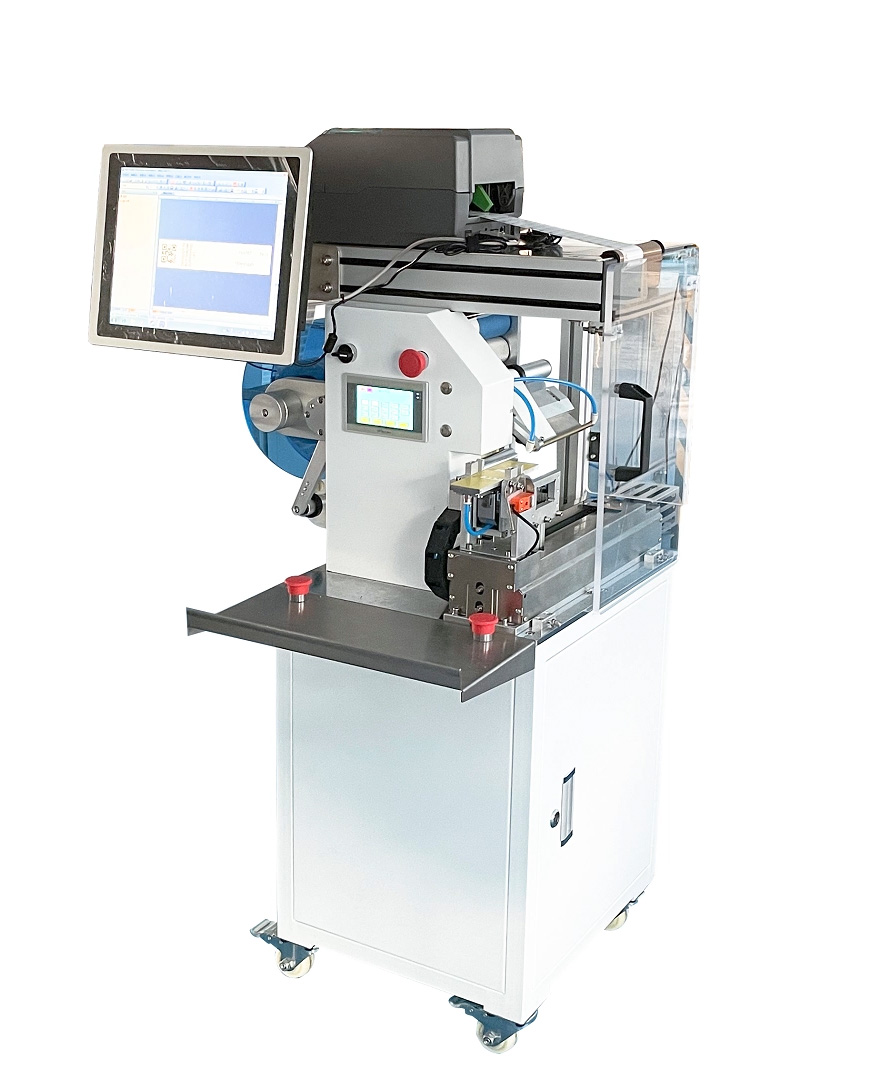

เครื่องพับและติดฉลากสายกึ่งอัตโนมัติ JW-T107 เป็นอุปกรณ์ติดฉลากประสิทธิภาพสูงที่ออกแบบมาสำหรับความต้องการในการพับและติดฉลากของผลิตภัณฑ์ขนาดเล็กและขนาดกลางหลากหลายประเภท
ด้วยการใช้อุปกรณ์จับยึดที่ปรับแต่งเฉพาะและเทคโนโลยีควบคุมที่แม่นยำ อุปกรณ์นี้สามารถปรับให้เข้ากับสถานการณ์การติดฉลากของสเปคต่างๆ ได้อย่างยืดหยุ่นและมั่นคง
มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมสายไฟ ของใช้ในครัวเรือน บรรจุภัณฑ์อาหาร และอื่นๆ ซึ่งสามารถเพิ่มประสิทธิภาพและมาตรฐานการติดฉลากได้อย่างมาก พร้อมทั้งลดข้อผิดพลาดจากการดำเนินงานด้วยมนุษย์
II. พารามิเตอร์ทางเทคนิคหลัก
|
หมวดหมู่พารามิเตอร์
|
สเปคเฉพาะ
|
|
สเปคของม้วนฉลากที่ใช้ได้
|
เส้นผ่านศูนย์กลางใน: ￠76mm, เส้นผ่านศูนย์กลางนอก: ￠240mm
|
|
ความแม่นยำในการติดฉลาก
|
±0.5-1mm (ไม่รวมข้อผิดพลาดจากตัวผลิตภัณฑ์และฉลากเอง)
|
|
ความเร็วในการติดฉลาก
|
900-1000 ชิ้น/ชั่วโมง (ความเร็วจริงขึ้นอยู่กับขนาดฉลากและความชำนาญของผู้ปฏิบัติงาน)
|
|
ช่วงเส้นผ่านศูนย์กลางสายที่ใช้ได้
|
มาตรฐาน: 4MM-10MM; สามารถปรับแต่งได้สำหรับขนาดนอกเหนือจากช่วงนี้
|
|
สเปคฉลากที่ใช้ได้
|
ความยาว: 10mm～40mm (สามารถปรับแต่งได้
สำหรับขนาดอื่นๆ); ความกว้าง (ทิศทางการพับ): 30mm～130mm
|
|
ขนาดโดยรวมของเครื่อง
|
ประมาณ
650mm×780mm×1100mm (ความยาว×ความกว้าง×ความสูง)
|
|
แหล่งจ่ายไฟที่ใช้ได้
|
220V/50HZ, กำลังไฟที่กำหนด: 0.25KW
|
III.
รายละเอียดการกำหนดค่าหลัก
(I) การกำหนดค่ากลไกหลัก
|
หมวดหมู่กลไก
|
ชื่อกลไก
|
จำนวน
|
วัสดุหลัก
|
|
กลไกการทำงานพื้นฐาน
|
กลไกการคลายม้วน
|
1 ชุด
|
สแตนเลส, อะคริลิก,
อลูมิเนียมอัลลอยด์
|
|
|
กลไกนำทางฉลาก
|
1 ชุด
|
โลหะผสมอลูมิเนียม
|
|
|
กลไกกดป้าย
|
2 ชุด
|
โลหะผสมอลูมิเนียม, แผ่นแมงกานีส
|
|
|
กลไกลอกป้าย
|
1 ชุด
|
สแตนเลส, โลหะผสมอลูมิเนียม
|
|
|
กลไกดึง
|
1 ชุด
|
โลหะผสมอลูมิเนียม, เหล็ก,
ลูกรอกหุ้มยาง
|
|
|
กลไกม้วนกลับ
|
1 ชุด
|
สแตนเลส, POM
(Polyoxymethylene)
|
|
|
กลไกพับ
|
1 ชุด
|
อลูมิเนียมอัลลอยด์, สแตนเลสสตีล
|
|
โครงและโครงสร้างเสริม
|
โครง
|
1 ชุด
|
เหล็ก
|
|
|
กล่องไฟฟ้า
|
1 ชุด
|
แผ่นเหล็กทาสี
|
|
|
รางเลื่อน
|
1 ชุด
|
HIWIN (ไต้หวัน)/แบรนด์คุณภาพสูงในประเทศ
|
|
|
ฐานปรับ
|
1 ชุด
|
ซิลเวอร์ แบรนช์, วัสดุอลูมิเนียม, แบริ่ง
|
|
|
สกรูนำ
|
1 ชุด
|
TBI/ยี่ห้อคุณภาพสูงในประเทศ
|
(II) การกำหนดค่าทางไฟฟ้าหลัก
|
หมวดหมู่ทางไฟฟ้า
|
ชื่ออุปกรณ์ไฟฟ้า
|
จำนวน
|
ตัวเลือกยี่ห้อ
|
|
แกนควบคุม
|
ตัวควบคุม PLC
|
1 ชุด
|
Wecon
|
|
|
หน้าจอสัมผัส
|
1 ชุด
|
Wecon
|
|
ระบบขับเคลื่อน
|
มอเตอร์ลากจูง
|
1 ชุด
|
Keli'er/Ruitte
|
|
|
ไดรเวอร์มอเตอร์ลากจูง
|
1 ชุด
|
Keli'er/Ruitte
|
|
|
มอเตอร์ป้อนฉลาก & ไดรเวอร์
|
1 ชุด
|
Keli'er/Ruitte
|
|
การตรวจจับและไฟฟ้าช่วย
|
เซ็นเซอร์ตรวจจับฉลาก
|
1 ชุด
|
Sick (Germany)/Boyi Jingke
|
|
|
แหล่งจ่ายไฟแบบสวิตชิ่ง
|
1 ชุด
|
Mean Well (Taiwan)
|
|
ส่วนประกอบนิวเมติก
|
กระบอกสูบ
|
2 ชุด
|
Airtac/Xingchen
|
|
|
วาล์วโซลินอยด์
|
6 ชิ้น
|
Airtac
|
|
|
เครื่องสร้างสุญญากาศ
|
1 ชุด
|
SNS
|
IV.
ฟังก์ชันพื้นฐานและสถานการณ์การใช้งาน
(I) ฟังก์ชันหลัก
1. เทคโนโลยีการพับและติดฉลาก: ใช้วิธีการพับและติดฉลากที่แม่นยำ พร้อมอุปกรณ์จับยึดที่ออกแบบเฉพาะ สามารถติดฉลากผลิตภัณฑ์ที่มีขนาดต่างกันได้อย่างมั่นคง รับประกันการติดฉลากเรียบและตำแหน่งที่ถูกต้อง
2.
ความสามารถในการปรับตัวที่ยืดหยุ่น: สามารถเปลี่ยนไปใช้การติดฉลากสำหรับสายไฟ ท่อ ของใช้ในชีวิตประจำวันขนาดเล็ก และผลิตภัณฑ์อื่นๆ ได้อย่างรวดเร็ว โดยไม่ต้องปรับเปลี่ยนอุปกรณ์ขนาดใหญ่ มีความเข้ากันได้สูง
3.
การออกแบบการใช้งานที่คำนึงถึงผู้ใช้: ติดตั้งหน้าจอสัมผัสระดับมืออาชีพและระบบควบคุม PLC มีตรรกะการทำงานที่ชัดเจนและใช้งานง่าย ช่วยลดต้นทุนการฝึกอบรมบุคลากร
(II) สถานการณ์การใช้งานทั่วไป
• ประเภทสายอิเล็กทรอนิกส์: การพับและติดฉลากสายไฟ สายข้อมูล สายหูฟัง เป็นต้น
• ประเภทพลาสติกและของใช้ในชีวิตประจำวัน: ท่อพลาสติก ที่แขวนเสื้อผ้า ภาชนะ ชามและจานแบบใช้ครั้งเดียว เป็นต้น
• ประเภทบรรจุภัณฑ์อาหาร: การพับและติดฉลากขนมเช่นอมยิ้ม เยลลี่ พร้อมฉลากแขวนรูเครื่องบิน
• อื่นๆ: ผลิตภัณฑ์ขนาดเล็กและกลางที่ต้องการการพับและติดฉลากหรือติดฉลากแขวนรู
V.
ฟังก์ชันเสริม (Optional Functions)
1.
โมดูลพิมพ์และติดฉลากออนไลน์: เป็นตัวเลือกเสริม
ประกอบด้วย เครื่องพิมพ์บาร์โค้ด + คอมพิวเตอร์ + ซอฟต์แวร์เฉพาะทาง ซึ่งสามารถพิมพ์ข้อมูลแบบไดนามิก
เช่น บาร์โค้ด, คิวอาร์โค้ด บนฉลากได้แบบเรียลไทม์ ทำให้เกิดการทำงานแบบบูรณาการ "พิมพ์-ติดฉลาก"
2. การติดฉลากรอบเส้นลวดทรงกลมแบบกำหนดเอง:
รองรับการปรับแต่งฟังก์ชันติดฉลากแบบห่อรอบเต็มวงสำหรับผลิตภัณฑ์เส้นลวดทรงกลม เพื่อตอบโจทย์ความต้องการติดฉลากของผลิตภัณฑ์พิเศษ
สำหรับรายละเอียดเพิ่มเติม โปรดติดต่อเจ้าหน้าที่ธุรกิจที่เกี่ยวข้อง
