เครื่องพันสายเคเบิลแบบจัดเรียงอัตโนมัติ WPM-2024L
เครื่องพันสายเคเบิลแบบจัดเรียงอัตโนมัติ WPM-2024L Thumb

เครื่องพันสายเคเบิลแบบจัดเรียงอัตโนมัติ WPM-2024L

  • รุ่นผลิตภัณฑ์: WPM-2024L

  • Specifications

    เครื่องม้วนจัดเรียงอัตโนมัติ รุ่น WPM - 2024L
    ช่วงเส้นผ่านศูนย์กลางภายในที่คดเคี้ยว: 50 - 200 มม.
    จํานวนขดลวด: ปรับเ
    ส้นผ่านศูนย์กลางแผ่นดิสก์สูงสุด: 320 มม.
    จังหวะการจัดเรียง: มาตรฐาน 120 มม. (ตัวเลือก 200 มม.) แรงดันไฟฟ้า
    ขาเข้า: AC 220V 50HZ/60HZ, AC 110V 50HZ/60HZ แรงดันไฟฟ้าพิเศษสามารถปรับแต่งได้
    กําลังไฟ: น้อยกว่า 800 W
    กําลังการผลิตไฟฟ้า: 15 กก.
    ขนาดเครื่องสูงสุด: 900 * 600 * 450 (มม.) น้ําหนัก
    สุทธิ: 60 กก.
    น้ําหนักรวม: 65 กก
  • สอบถามตอนนี้

เครื่องม้วนจัดเรียงอัตโนมัติ WPM-2024L

เครื่องม้วนขั้นสูงนี้มีคุณสมบัติและความสามารถที่หลากหลาย ช่วงเส้นผ่านศูนย์กลางภายในที่คดเคี้ยวของเครื่องนี้อยู่ระหว่าง 50 ถึง 200 มม. ให้ความยืดหยุ่นสําหรับความต้องการที่คดเคี้ยวที่แตกต่างกัน สามารถปรับจํานวนขดลวดได้ตามความต้องการเฉพาะ ด้วยเส้นผ่านศูนย์กลางแผ่นดิสก์สูงสุด 320 มม. จึงสามารถรองรับแผ่นดิสก์ขนาดใหญ่ได้อย่างง่ายดาย จังหวะการจัดเรียงมีให้เลือกสองแบบ - มาตรฐาน 120 มม. และ 200 มม. เสริม

แรงดันไฟฟ้าขาเข้าสําหรับเครื่องนี้สามารถเป็นได้ทั้ง AC220V ที่ 50HZ หรือ 60HZ หรือ AC110V ที่ 50HZ หรือ 60HZ นอกจากนี้ สามารถปรับแต่งแรงดันไฟฟ้าพิเศษให้ตรงกับความต้องการทางไฟฟ้าเฉพาะได้ กําลังไฟของเครื่องนี้น้อยกว่า 800 วัตต์ ทําให้มั่นใจได้ถึงการใช้พลังงานที่มีประสิทธิภาพ ·มีความสามารถในการรับน้ําหนัก 15 กิโลกรัม จึงเหมาะสําหรับการจัดการวัสดุต่างๆ ขนาดเครื่องสูงสุดคือ 900 x 600 x 450 มม. ให้การออกแบบที่กะทัดรัดแต่ใช้งานได้จริง น้ําหนักสุทธิของเครื่องคือ 60 กิโลกรัมและน้ําหนักรวม 65 กิโลกรัม
ชิ้นส่วนไฟฟ้า
หลัก:
1. กลไกการคดเคี้ยวของเครื่องนี้ขับเคลื่อนด้วยเซอร์โวมอเตอร์ขนาด 750 วัตต์รวมกับชุดลด การผสมผสานนี้ให้การม้วนที่แม่นยําและเชื่อถือได้
2. ระบบควบคุมประกอบด้วย PLC และเครื่องแบบบูรณาการหน้าจอสัมผัสให้การควบคุมที่ใช้งานง่ายและใช้งานง่าย
3. รางนําทางแบบเลื่อนมาจาก NSK ในญี่ปุ่น ซึ่งขึ้นชื่อเรื่องคุณภาพและความทนทานสูง
4. ชั้นวางและแชสซีเป็นแบบโฮมเมดเพื่อให้มั่นใจได้ถึงความมั่นคงและความทนทาน
5. มีรีเลย์ 2 ชุดและเซ็นเซอร์ OMRON หนึ่งชุดเพื่อการตรวจจับและควบคุมที่แม่นยํา
6. นอกจากนี้ยังมีระบบจ่ายไฟหนึ่งชุดเพื่อให้แน่ใจว่าแหล่งจ่ายไฟมีเสถียรภาพ
7. กลไกของเส้นใช้ตัวอย่างเส้นลูกสูบแบบขั้นตอนให้การจัดเรียงลวดที่มีประสิทธิภาพ
ส่วนการติดตั้ง
การประมวลผล:
1. แผ่นยึดที่สําคัญของเครื่องนี้ผลิตขึ้นโดยใช้ศูนย์เครื่องจักรกลควบคุมเชิงตัวเลขของคอมพิวเตอร์ CNC เพื่อให้มั่นใจได้ถึงความแม่นยําและคุณภาพสูง
2. ชิ้นส่วนการประมวลผลเป็นไปตามการออกแบบทางวิศวกรรมอย่างเคร่งครัด กระบวนการตัดเฉือนต่างๆ เช่น เครื่องกัด เครื่องเจียร เครื่องกลึง การตัดลวด และการอบชุบด้วยความร้อน ถูกนํามาใช้เพื่อให้มั่นใจในคุณภาพและความแม่นยําของชิ้นส่วน หลังจากการประมวลผลแล้วจะดําเนินการหนีบและการติดตั้งระบบไฟฟ้าและการว่าจ้าง
3. ชุดสายไฟ (เพลา) ที่ใช้ทําจากวัสดุเหล็ก Sai ขนาดเป็นไปตามข้อกําหนดของลูกค้า เครื่องมีเฉพาะแกนขดลวดเพื่อการคดเคี้ยวที่มีประสิทธิภาพ

ส่งคำถามของคุณเกี่ยวกับผลิตภัณฑ์นี้

Verification Code Image

สินค้าที่เกี่ยวข้อง

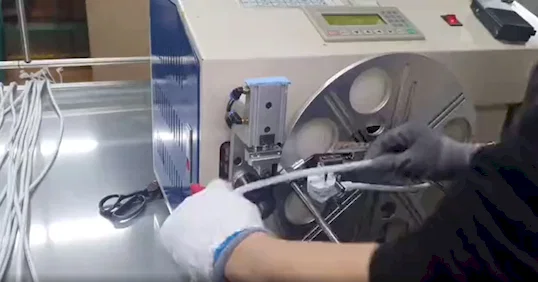

เครื่องม้วนและมัดสำหรับระบบซ็อกเก็ต WPM-210
